TRUMPF TruLaser Cell 3000 (LA-T00107)

Technische Daten

Besonderheiten / Sonderausstattung

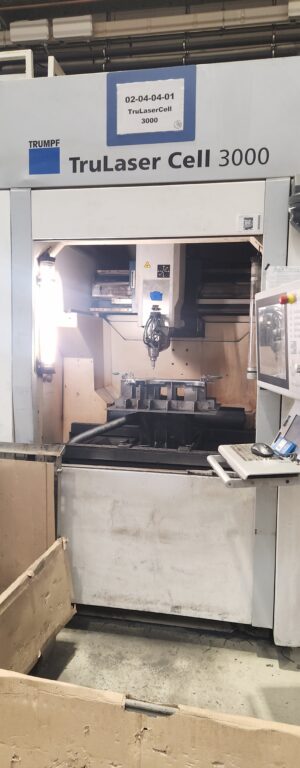

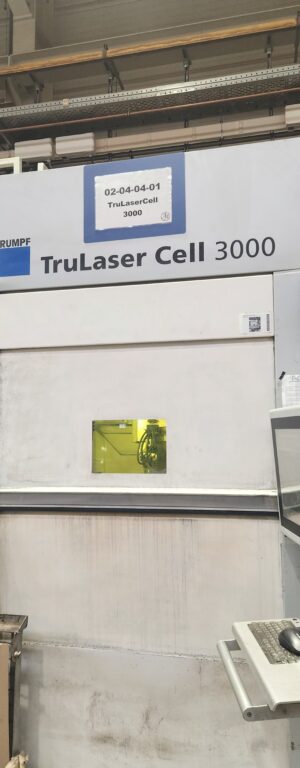

Lasermaschine TruLaser Cell 3000:
Maschinengrundkörper aus Mineralguss
Achssystem in Auslegerbauweise
Achsverfahrbereich 800 x 600 x 400 mm
X-Y-Achsen mit Lineardirektantrieben
Absolutes Messsystem mit Glasmaßstäben
Z-Achse mit Kugelgewindeantrieb und Absolutmesssystem
TRUMPF Steuering auf Basis der SIEMENS Sinumerik 840D solution line
Tru Tops Cell Basic

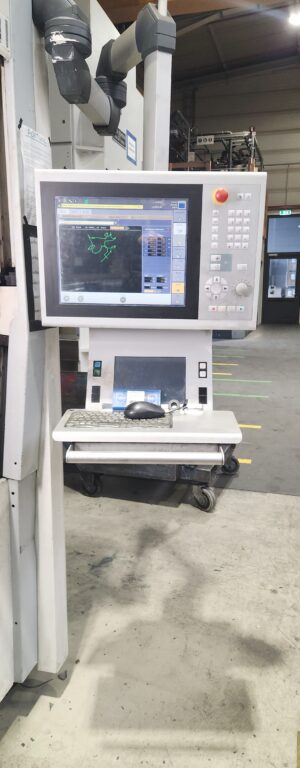

Panel-PC zur Prozessbeobachtung

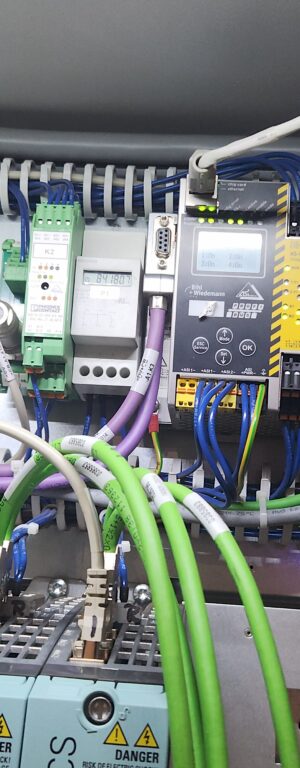

Integrierter Schaltschrank und Maschinenkühler Wasser-Luft

Laserschneiden:
Cutline Professional – WeldLine Comfort
Prozessadapter Schneiden f=150
Enstellvorrichtung Schneidoptik

Sicherheitstechnik_
Schutzgehäuse aktiv > 1-8 kW

Arbeitsstation:
Montagerahmen mit Basisbrückensatz
Reststoffbehälter

Drehachsen:
Drehachse C180 mit Drehdurchführung

Absaugung:
Entstauber MF-L1000
Function Control MF-L1000
Absaugstelle Vorsichtung

Lasergerät ohne Kühler:

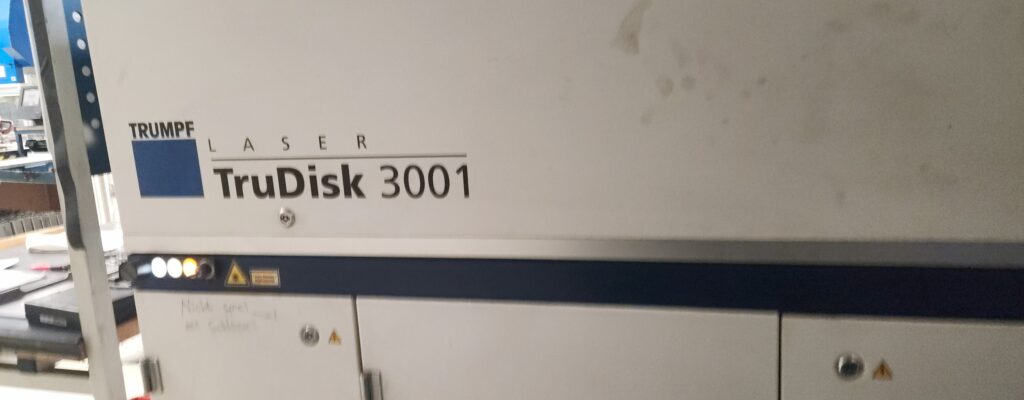

Lasergerät TruDisk 3001

Verbindungskanel Maschine-Laser_
KabelsatzLm-LA 20M
LLK-D 0X 10m RT SG (TruDisk)

Bearbeitungsverfahren:
Prozessadapter
Schweissen f150 Crossjet
Perlatordüse
Linienlaser
2in1-Faser 30m inkl. Core-Switch für TruDisk

Automatisierung:
Rotationswechsler mit Hubtür
Schutzgehäuse Rot.wehsler aktiv >1-8 kW

Drehachsen:
Dreibackenfutter D=125
Spannzangenaufnahme pneumatisch
Spannzangensatz Durchmesser 2-42 mm

Medien, elektrische und pneumatische Schnittstellen:
konfigurierbare Steuerungsschnittstelle (KSS)

Absaugung:
Precoatiereinrichtung

Erweiterte Maschinenausstattung:
Analogmodem für Telediagnose
TruTops Cell Technologie Schneiden und Schweißen
TruTops Zeichnen und Schachteln
Programmieren: konfigurierbare Steuerungsschnittstelle

(Änderungen und Irrtümer sowie Zwischenverkauf vorbehalten!)
