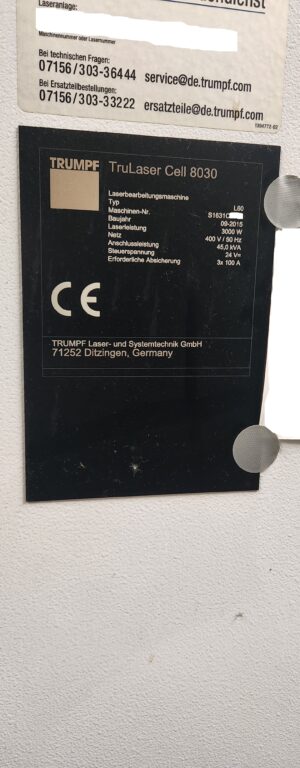

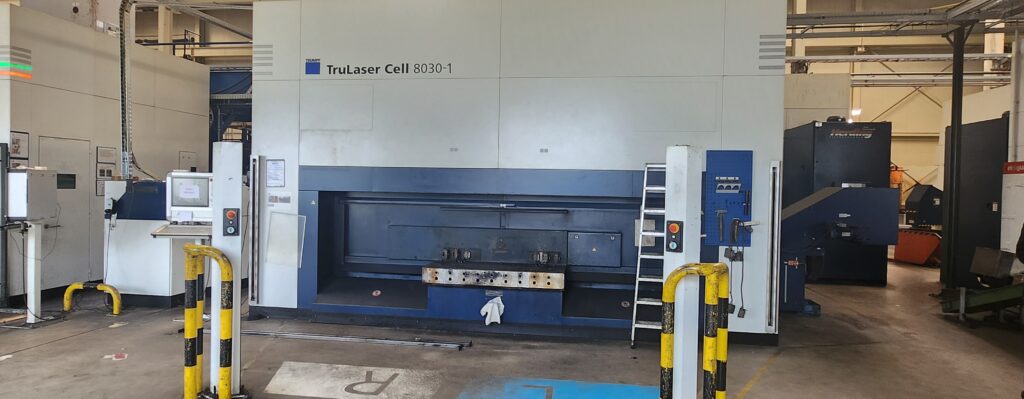

TRUMPF TruLaser Cell 8030 (L60) (LA-T0097)

Technische Daten

Besonderheiten / Sonderausstattung

Standardkonfiguration:
– Hängebedienpult fest
– Teachpanel
– Teachsoftware
– Festkörperlaser TruDisk 3001
– Luftkühlterm Kühler und Pilotlaser (Weiche)
– LLK mit 30 m
– Vorbereitet für das Laserschneiden
– Schneidgas: Stickstoff
– Dynamische Schneidoptik mit f = 150 mm
– Magnetkuppung
– FocusLine
– Steuerung: Siemens Sinumerik 840 D (Offene Steuerung auf PC-Basis)
– Netzwerkkarte

Laser TruDisk 3001:
Laserleistung am Werkstück 3000 W
Typ. Leistungskonstanz bei Nennleistung über 8 Std. bei konstanter Umgebungstemperatur: ± 0,5 %
Kontinuierlich einstellbarer Leistungsbereich: 80 W – 3000 W bei aktiver Leistungsregelung
Strahlqualität an der Einkopplung in das LLK: 4 mm▪mrad
Numerische Apertur an der Auskopplung nach LLK: 0,1
Wellenlänge: 1030 nm
Min. Durchmesser Laserlichtkabel: 100 μm
Max. Leistungskonstanz bei Nennleistung über 8 Std. bei konstanter Umgebungstemperatur: ± 2 %

Laserleistungsregelung
Wasser-Luft-Kühler für TruDisk 3001

Werkstückbearbeitung:
CutLine Professinal: Vorbereitung zum Laserschneiden, Schneidtechnologietabellen, ControlLine
FastLine Cell
ObserveLine Comfort
FocusLine
Werkzeugradiuskorrektur

Werkstückauflagen:
Rotationswechsler D = 4000 mm
Schrottförderer für Rotationswechsler
Horizontale Vorrichtungsschnittstelle
Steuerungsschnittstelle doppelt (RW)
Anschluss für Druckluft

Sicherheitseinrichtung:
Absaugungsverrohrung
Kompaktentstauber mit 4500 Nm3/h
incl. Funkenvorabscheider und selbst reinigenden Filtermatten
Marke: Herding
Schutzkabine für Rotatinswechsler
Comfort Loading Rotationswechsler
Schutzbügelset

(Änderungen und Irrtümer sowie Zwischenverkauf vorbehalten!)
