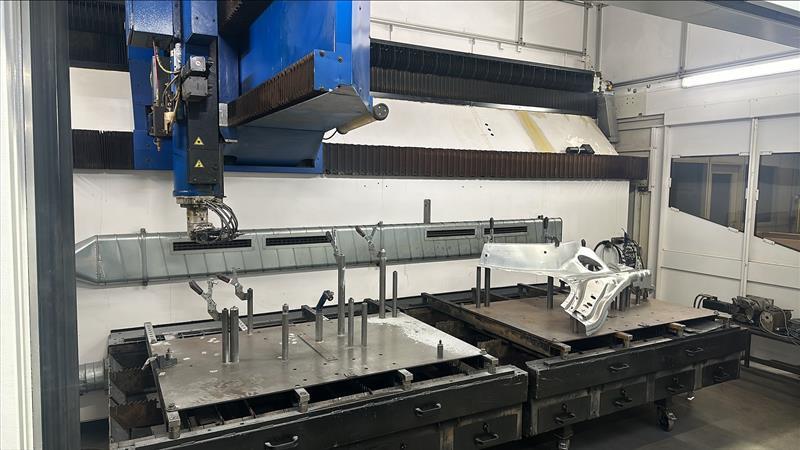

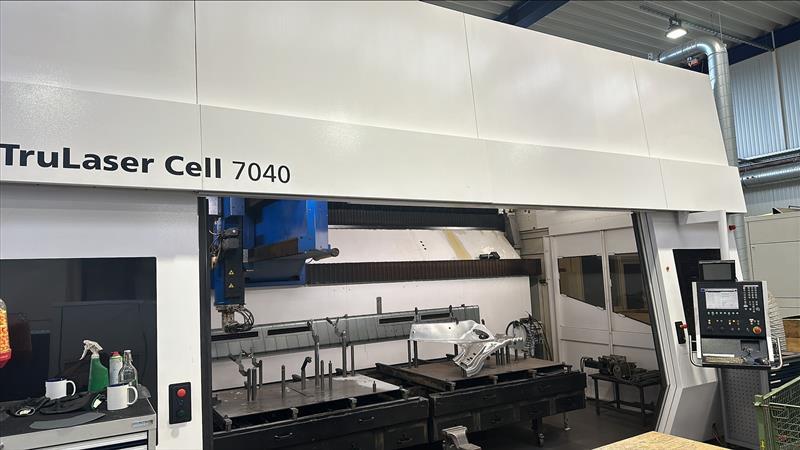

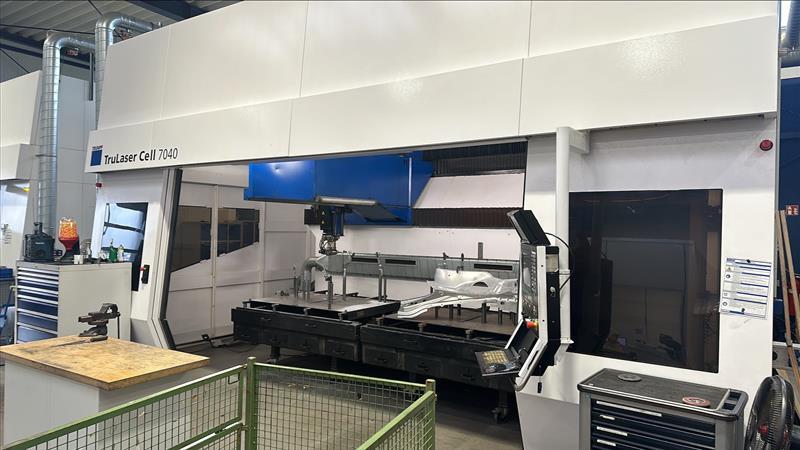

TRUMPF TruLaser Cell 7040 7 kW

Technische Daten

Besonderheiten / Sonderausstattung

Maschine Arbeitsbereich:

* X-Achse 4000 mm
* Y-Achse 1500 mm
* Z-Achse1 750 mm
* Schwenkbereich B-Achse + 135°
* Drehbereich C-Achse n x 360°

Arbeitstische-Aufspannfläche:
3D Basistisch 1500 x 1000 mm²
Arbeitstische X-Richtung 4000 (2×2000) mm
Arbeitstische Y-Richtung 1500 mm
Arbeitshöhe 750 mm
Arbeitshöhe mit 2D-Schneidaufsatz 950 mm
Max. Tragkraft pro Tisch 2000 x 1500 800 kg

Max. Achsgeschwindigkeiten
Verfahrgeschwindigkeit im Raum 150 m/min
X – Richtung 100 m/min
Y- und Z – Richtung 80 m/min
B – Achse / C – Achse 60 U/min
Genauigkeit 2
Kleinstes programmierbares Wegmaß: 0,001 mm / 0,001°
Max. Positionsstreubreite
Linearachsen: X,Y,Z 0,03 mm
Rotationsachsen: B,C 0,005°
Max. Positionsabweichung
Linearachsen: X,Y,Z 0,08 mm
Rotationsachsen: B;C 0,015°

Laser:
Laserleistung TRUMPF CO2 Laser TruFlow 7000 7000 Watt
Maximale Schneidleistung 6000 Watt

Ausrüstung für das Laserschweißen (WeldLine): WeldLine Comfort

Renishaw Messtaster

(Änderungen und Irrtümer sowie Zwischenverkauf vorbehalten!)
